    Electrónica IV

    Asignatura E36 para Ingeniería Electrónica

    Gabinete de Computación  1-3-08


    Prof. Teoría: Mg. Ing. Esteban Volentini

    evolentini@herrera.unt.edu.ar

    Mg. Ing. Lorgio J. Teodovich Sosa

    lteodovich@herrera.unt.edu.ar

    Jefe Trabajos Prácticos: Ing. Luis Tek

    ltek@herrera.unt.edu.ar

    Dr. Ing. Fernando A. Miranda Bonomi

    fmirandabonomi@herrera.unt.edu.ar

  • Laboratorios

    • Laboratorios Carpeta
    • Entrega Lab1 Tarea
    • Entrega Lab2 Tarea
    • Entrega Lab3 Tarea

    • Laboratorio 4

      Enunciado

      Entrega: Martes 26 de mayo de 2026

      Importante

      En Windows, para que la placa sea reconocida por el software programador OpenOcd debe instalarse el driver de libusb en lugar del propio del fabricante del chip de interfaz serie. Para hacerlo seguir las siguientes instrucciones:

      • Descargar el instalador de libusb Zadig de zadig.akeo.ie, en Download
      • Conectar la placa
      • Ejecutar Zadig
      • En la ventana de Zadig, seleccionar Options → List All Devices
      • En la lista desplegable seleccionar Dual RS232-HS (Interface 0)
      • Verificar que en Driver diga, en el lado izquierdo FTDIUSB y en el derecho WinUSB
      • Presionar el botón Replace Driver
      • Esperar que proceda el proceso de instalación. Puede demorar unos minutos.
    • Entrega Lab4 Tarea

  • Prácticos

  • Instrucciones

    • Instalación y configuración

      Instalar git en windows.
      • Ve al sitio git-scm.com
      • Ingresa en Install for windows
      • Descarga el úlitmo instalador, usando el acceso Click here to download
      • Ejecuta el instalador, instala utilizando las opciones por defecto

      Instalar Visual Studio Code en windows.
      • Ve al sitio code.visualstudio.com
      • Ingresa en Download for windows, y la descarga del instalador empezará automáticamente.
      • Ejecuta el instalador y sigue las instrucciones

      Instalar MSYS2
      • Ve al sitio www.msys2.org
      • En el título Installation haz click en el enlace de descarga que comienza por msys2-x86_64...
      • Ejecuta el instalador e instala msys2 en C:\msys64
      • Al terminar de instalar, abre una consola de MSYS2 UCRT64 (si no se abrió al terminar). Si debes abrirla búscala en el menú inicio o en la barra de búsqueda de windows.
      • Ejecuta el comando
                    pacman --noconfirm -Syu    Copiar
        escribiéndolo en la consola y presionando enter
      • Si se cierra la consola, vuelve a abrirla.
      • Ejecuta nuevamente
                    pacman --noconfirm -Syu
        hasta que responda There is nothing to do en Starting core system upgrade... y en Starting full system upgrade...

      Configurar Visual Studio Code para usar la terminal de MSYS2 UCRT64
      • Abre Visual Studio Code
      • Abre la paleta de comandos con Control-Mayuscula-P
      • Escribe new terminal y selecciona Create New Terminal (With Profile)
      • Pon el cursor en bash (MSYS2) y haz click en el engranaje a su derecha
      • Escribe el nombre bash (MSYS2 UCRT64) para el nuevo perfil y presiona enter
      • Abre nuevamente la paleta de comandos con Control-Mayuscula-P
      • Escribe settings y selecciona Preferences: Open User Settings (JSON)

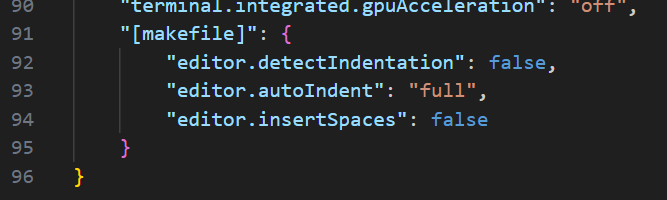

      • Busca en el archivo la entrada
                        "bash (MSYS2 UCRT64)": {
                    "path": "C:\\msys64\\usr\\bin\\bash.exe",
                    "args": [
                        "--login",
                        "-i"
                    ],
                    "env": {
                        "CHERE_INVOKING": "1"
                    }
                }
      • Modifícala para que quede de la siguiente manera:
                        "bash (MSYS2 UCRT64)": {
                    "path": "C:\\msys64\\usr\\bin\\bash.exe",
                    "args": [
                        "--login",
                        "-i"
                    ],
                    "env": {
                        "MSYSTEM": "UCRT64",
                        "CHERE_INVOKING": "1",
                        "MSYS2_PATH_TYPE": "inherit"
                    }
                }
      • Guarda los cambios y cierra el archivo.
      • Abre el archivo c:\msys64\etc\nsswitch.conf (con Control-O en Visual Studio Code)
      • Si presenta un diálogo pidiendo confirmación para confiar en el contenido confirma (porque de lo contrario lo abrirá en un modo limitado)
      • Busca la línea
                    db_home: cygwin desc
      • Modifícala para que diga
                    db_home: windows
      • Guarda los cambios y cierra el archivo
      • Abre la paleta de comandos con Control-Mayuscula-P
      • Escribe
                    terminal profile
        y selecciona Terminal: Select Default Profile
      • Selecciona el perfil bash (MSYS2 UCRT64)

      Crear cuenta en GitHub
      • Ve al sitio github.com
      • Ingresa tu mail y presiona Sign up for GitHub
      • Sigue las instrucciones. Guarda la contraseña en un lugar seguro

      Configurar usuario y email en git
      • Abre Visual Studio Code
      • Abre una nueva terminal con el atajo Control-Mayuscula-Ñ, el comando ...→Terminal→New Terminal en la barra de menú o Terminal: Create New Terminal en la paleta de comandos
      • Ejecuta el comando
                    git config --global user.name "TU NOMBRE"
        reemplazando TU NOMBRE por tu nombre completo
      • En el navegador ve a github.com e inicia sesión en tu cuenta si es necesario usando Sign in.
      • En GitHub abre el menú de usuario (en el extremo superior derecho)
      • En el menú de usuario selecciona Settings
      • En el panel izquierdo, en Access selecciona Emails.
      • En Emails busca "All web-based Git operations will be linked to " y copia la dirección de mail de la forma ...@users.noreply.github.com que aparece a continuación
      • En Visual Studio Code, en la terminal abierta, ejecuta el comando
                            git config --global "...@users.noreply.github.com"
        . Donde la dirección de correo será la que copiaste en el paso anterior puesta entre comillas sin espacios.
      • Puedes comprobar la configuración con el comando
                                git config --global --get-regexp user    Copiar

      Instalar las herramientas básicas de desarrollo
      • Asegúrate de haber instalado MSYS2 y configurado Visual Studio Code para la terminal bash (MSYS2 UCRT64)
      • Abre Visual Studio Code
      • Abre una nueva terminal con el atajo Control-Mayuscula-Ñ, el comando ...→Terminal→New Terminal en la barra de menú o Terminal: Create New Terminal en la paleta de comandos
      • En la terminal ejecuta el comando
                    pacman --noconfirm -S make    Copiar
        para instalar make
      • En la terminal ejecuta el comando
                    pacman --noconfirm -S ${MINGW_PACKAGE_PREFIX}-gcc    Copiar
        para instalar el compilador de C para PC
      • En la terminal ejecuta el comando
                    pacman --noconfirm -S ${MINGW_PACKAGE_PREFIX}-arm-none-eabi-toolchain    Copiar
        para instalar el compilador cruzado.
      • En la terminal ejecuta el comando
                    pacman --noconfirm -S ${MINGW_PACKAGE_PREFIX}-openocd    Copiar
        para instalar la herramienta de programación y depuración para microcontroladores
      • En la terminal ejecutar el comando
                    pacman --noconfirm -S ${MINGW_PACKAGE_PREFIX}-gdb-multiarch    Copiar
        para instalar el depurador gdb.
      • Para instalar Doxygen, en la terminal ejecutar los comandos
                    pacman --noconfirm -S ${MINGW_PACKAGE_PREFIX}-doxygen    Copiar
            pacman --noconfirm -S ${MINGW_PACKAGE_PREFIX}-qt6-svg    Copiar
      • Para instalar pre-commit, en la terminal ejecutar el comando
                    pacman --noconfirm -S ${MINGW_PACKAGE_PREFIX}-python-pre-commit    Copiar
      • Para instalar el compilador clang y herramientas extra, que incluyen clang-format y clang-tidy, en la terminal ejecutar
                    pacman --noconfirm -S ${MINGW_PACKAGE_PREFIX}-clang-tools-extra    Copiar

      Instalar Ceedling
      • Asegúrate de haber instalado las herramientas básicas de desarrollo
      • Abre Visual Studio Code
      • Abre una nueva terminal
      • Ejecuta el comando
                    pacman --noconfirm -S ${MINGW_PACKAGE_PREFIX}-ruby    Copiar
        para instalar el lenguaje de programación Ruby, en que está escrito Ceedling
      • Ejecuta el comando
                    gem install ceedling    Copiar
        para instalar Ceedling

      Instalar gcovr
      • En un navegador ve a www.python.org/downloads y selecciona Download Python install manager
      • Descarga y ejecuta el instalador.
      • Selecciona Instalar Python y procede con la instalación
      • Abre Visual Studio Code
      • Abre una terminal
      • Ejecuta el comando
                    py -m pip install gcovr    Copiar
    • Instalación y Configuración, versión pdf Archivo
